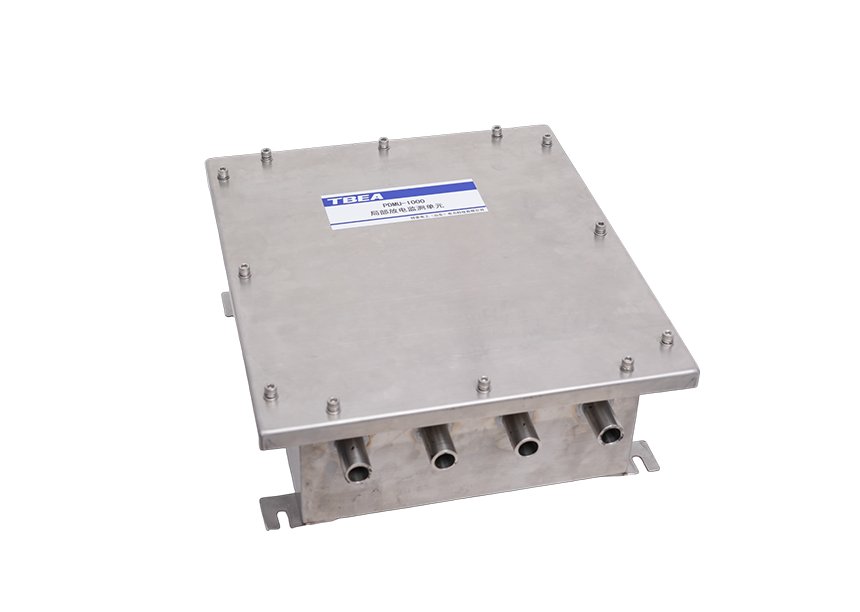

高压电缆智能化局部放电在线监测系统PDM-1000
- 购买咨询
产品概述
在电缆线路的每个接头位置安装局部放电检测单元，每个检测单元具有强大的边缘计算能力，可进行信号处理、实时计算局部放电特征量，并具有信号分离、局部放电信号识别和报警等高级功能。 对照阅读检测单元自动完成所有监测功能，无需人工进行干预。检测单元通过光纤或无线网络将数据上传到监测主机。提供数据存储、监测结果展示以及历史数据查询操作。监测主机可将数据传输给上层监测平台（如综合监测分析系统、一体化信息平台等）。
产品优势
-
基于边缘计算、云边结合的局部放电监测。
-
检测单元底层实现算法，监测点数量不受限制。
-
监测平台在云端架设，通过网页可浏览监测状态。
-
可以进行基于信号自动识别的智能报警。
-
针对不同放电源可以进行整条线路的综合报警。
应用场景
- 本产品适用于66—500kV电缆线路的在线监测。
技术参数
技术参数名称
技术指标
监控主机
数据显示
提供信号幅值、相位、放电频次等基本的局部放电表征参数及二维（Q-φ、Q-t、N-t等）、三维（Q-φ-n、Q-φ-t等）放电图谱 继续浏览
数据管理
图谱、数据存储与导出
现场采集单元
技术指标
≥3通道（或多个单通道组合成多个通道）
信号分析
现场采集单元应用嵌入式算法，自动完成信号分离，自动识别干扰信号和局部放电信号，并判断局部放电类型
抗干扰
嵌入式自适应滤波技术，从大干扰信号中提取小信号；自动提取信号特征，并判别是否为干扰信号进行抑制
分析工具
自适应滤波算法、自动信号分离算法、自动局部放电识别算法、基于信号比较的放电点定位算法、基于时域反射的辅助定位工具、信号时域频域分析
诊断
自动判别是否有局部放电信号，自动判断放电类型，基于自动局部放电识别的有无放电报警。基于自动信号分离的放电量趋势报警
现场采集单元
检测频带
下限：≤200kHz；
上限：≥50MHz检测量程
下限：≤1pC；
上限：≥5000pC系统噪声
≤1pC（实验室条件下）
采样率
≥100MS/s
检测灵敏度
≤1pC（实验室条件下）
HFCT传感器
结构
钳型，开口式
频带
≥50 MHz
内径
55 mm
转移阻抗
≥5 V/A
接口
BNC 50欧姆
