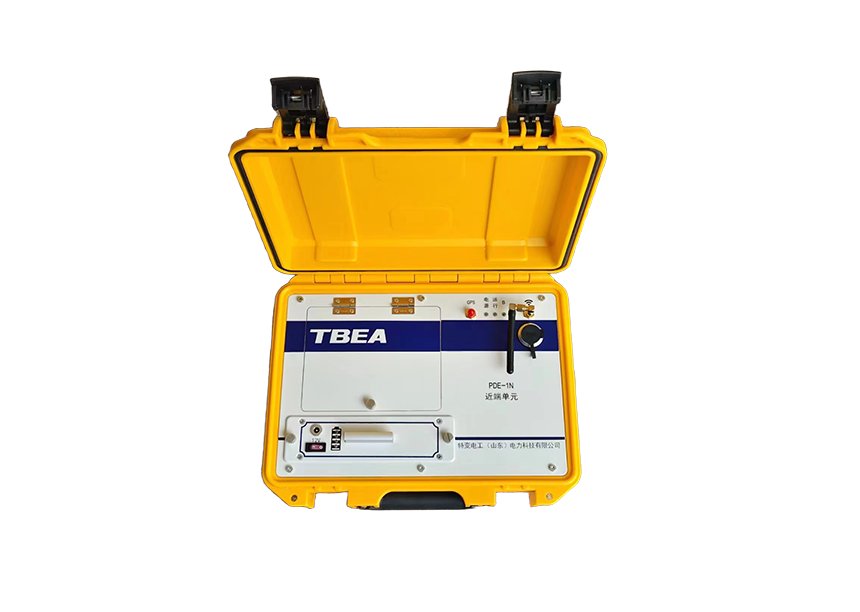

高压电缆耐压试验同步局部放电检测系统PDM-1
- 购买咨询
产品概述
PDM-1适用于高压电缆耐压试验时同步进行的局部放电检测。 对照阅读系统由检测主机和多个检测单元组成，检测单元配备LAN/WLAN/光纤接口,可灵活组成系统。系统具有底层自动检测和检测主机专家分析功能。自动检测可自动完成局部放电检测，实时报告放电类型，判断放电位置。试验完成后自动生成检测报告。自动检测的同时,安装在主机的专家分析软件可同步运行,提供实时人工检测分析。检测单元和检测主机均实时存储测量数据,可用检测软件回放和离线分析。
产品优势
-
设备安装布置方便，多种连接方式可选。
-
自动检测和专家诊断两大功能可同步运行。
-
使用无线传输方式时，可进行远程检测。
-
传输发生故障时数据不会丢失，不影响检测。
-
自动比较不同监测点的信号，合并同类信号。
-
自动定位局部放电来源，并报警。
应用场景
- 本产品适用于66—500kV电缆线路的交接试验和预防性试验。
技术参数
名称
技术参数
检测分析功能
检测单元全自动测量和分析/检测主机人工专家分析可同步进行，也可独立进行 继续浏览
工作模式控制
可远程唤醒和休眠，增加电池续航时间
系统最大检测通道数
大于256
采样率
100MS/s (200MS/s可选)
检测带宽
0~50MHz (100MHz 可选)
同步
采集单元间的同步时间小于20ns
显示
n-q-φ图、放电量趋势图、放电量值（无放电时为背景值）、定位图、波形频谱等
报警信息
真正的局放报警，基于自动信号自动分离和相位谱图自动识别后的报警
